Dérive de température ±5ppm/°C Amplificateur de cellule de charge de balance HX711 Entrée en mode commun GND 1.2v VCC -1.3V

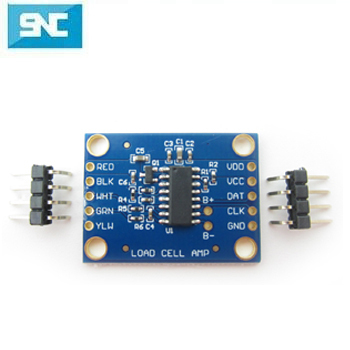

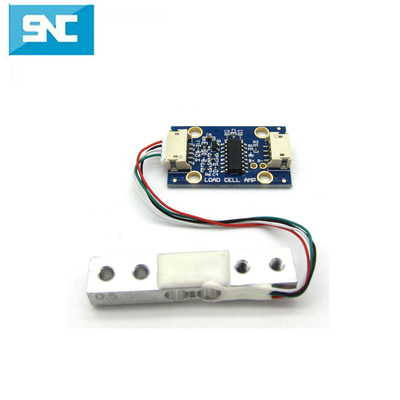

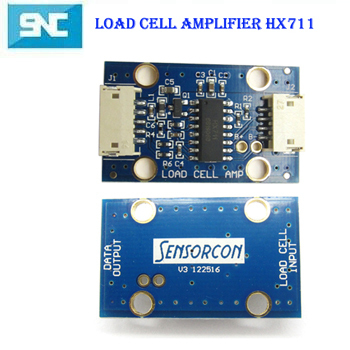

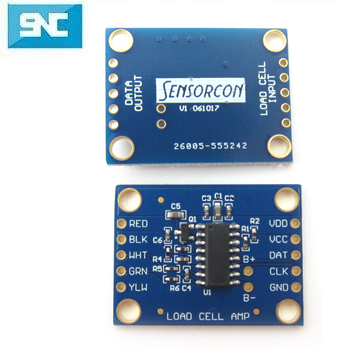

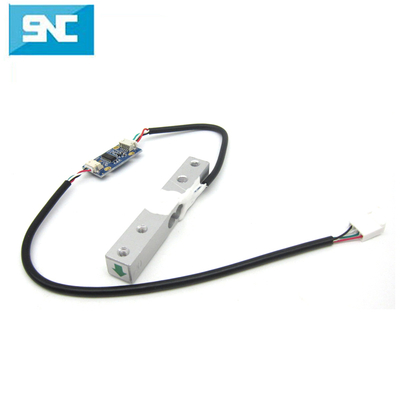

Amplificateur de cellule de charge pour balance HX711

Amplificateur de cellule de charge pour balance HX711

CARACTÉRISTIQUES

    Canal unique
    Convertisseur analogique-numérique 24 bits
    Gain programmable de 64 et 128
    Débit de données par défaut de 10 Hz (80 Hz en option)
    Tension d'alimentation de 2,6 à 5,5 VDC
    Fonctionnement à faible consommation avec mode d'arrêt
    Petit facteur de forme
    Connexion simple (connecteur 4/5 broches)

INTERFACE
    SPI 4 fils

APPLICATIONS
    Balances
    Contrôle de processus industriel
    Instrumentation portable
    Émetteurs intelligents

ACCESSOIRES DISPONIBLES
    Câble capteur 5 broches
    Câble de données 4 broches
    Matériel de montage

Amplificateur de cellule de charge pour balance HX711

PARAMÈTRES ÉLECTRIQUES

CONNEXION

Dans la plupart des applications, le câble de blindage est laissé ouvert et non connecté à la cellule de charge. Cependant, lorsque vous travaillez dans des environnements avec des machines lourdes et de fortes interférences électromagnétiques, la connexion du blindage améliore la stabilité et les performances CEM.

COMMUNICATIONS

Le HX711-S utilise une simple interface à deux fils qui peut être connectée directement à un microcontrôleur.
Lorsque les données ne sont pas prêtes, DOUT reste à l'état haut et SCK est bas. Lorsque les données sont prêtes, DOUT passe à l'état bas. Les données peuvent ensuite être récupérées en horloge de 25 à 27 impulsions d'horloge sur la broche SCK. Chaque impulsion d'horloge décale un bit en commençant par le MSB jusqu'à ce que les 24 bits soient décalés. La 25ème impulsion d'horloge ramènera DOUT à l'état haut.
Les derniers cycles d'horloge indiquent la sélection du gain pour le prochain cycle de conversion. Le gain peut être sélectionné comme indiqué dans le tableau ci-dessous. Il ne doit pas y avoir moins de 25 et pas plus de 27 impulsions d'horloge en un seul cycle de conversion pour assurer le bon fonctionnement de l'interface série. La première conversion après la réinitialisation se fera toujours avec un gain de 128.



Des bibliothèques tierces sont disponibles pour une communication simple pour l'amplificateur HX711-S. Veuillez contacter notre représentant commercial pour obtenir des références

MODE D'ARRÊT

   Le HX711-S peut être mis en mode d'arrêt en maintenant la broche SCK à l'état haut pendant plus de 60 us. En ramenant SCK à l'état bas, l'amplificateur se réinitialisera et reprendra un fonctionnement normal. En mode basse consommation, le capteur de pont externe et l'amplificateur pour une consommation d'énergie minimale.
