PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids

$10/units 1-99 units
Prix
IOT-Optimized Load Cell PCB4 with HX711 Amplifier and Voltage 2.6 to 5.5 VDC Input for Precise Weight Monitoring
traits Galerie Description de produit Causez Maintenant
traits
Caractéristiques
Série: JB4-HX711
Type de montage: Vis
Description: Module HX711, CELLULE DE CHARGE HX711
Taper: Amplificateur de capteur de pression de piézoélectrique
Utiliser: amplifier de signal de cellule de charge
Théorie: Pont de Wheatstone
Sortir: 10 Hz et 80 Hz
Nom: Amplificateur de cellule de charge PCB4 HX711
Tension: 2,6 à 5,5 VCC
Quantité de cellule de charge: 1-4 unités de cellules de charge
De mise hors tension courant: 0,5 uA
Mode d'entrée en mode commun: GND +1.2v VCC -1.3V
Temps de stabilisation de la sortie: 400ms
dérive de compensation d'entrée: 0,2 mV
Connecteur: Connecteur de JST
Application: IOT, échelle du capteur de poids
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: Sensorcon
Numéro de modèle: Module HX711
Conditions de paiement et expédition
Description de produit

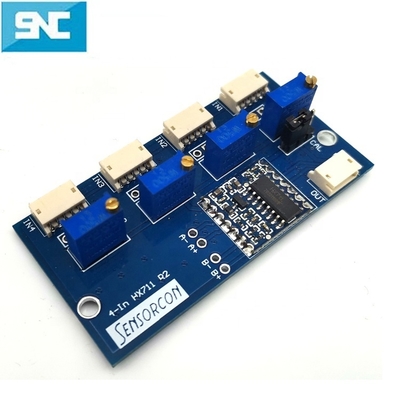

Cellule de charge avec module d'amplificateur HX711 Cellule de charge PCB4 Hx711 amplificateur hx711

PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 0







PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 1PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 2PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 3

PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 4

Vue d'ensemble du produit





Définition

Le JB4-HX711 est un amplificateur pour cellules de charge et jauges de contrainte. Multiple load cell outputs are summed and it uses the HX711 Integrated Circuit (IC) to convert the mV/V output signals from load cells into amplified digital value that can be read by a microcontroller or PLC system.



Caractéristiques

  • Convertisseur analogique en numérique de 24 bits avec gain programmable
  • Interface série à deux fils
  • Taux de transmission de données sélectionnable de 10 Hz ou 80 Hz
  • Connectivité plug and play avec connecteurs embarqués
  • Compatible avec Arduino et Raspberry Pi
  • Fonctionnement à faible consommation en mode coupé



Applications

  • Systèmes de poids
  • Machines pour l'essai de contraintes
  • Machines de détection commerciales
  • Un distributeur automatique.
  • une étagère intelligente.



Les accessoires

  • Des câbles avec connecteurs assortis


L'interface
Le pont de Wheatstone


Accès à l'équipement
Un câble supplémentaire avec connecteur d'un côté ou des deux, selon vos besoins.



Dimensions
Pour les appareils à commande numérique



Les spécifications



Énergie 2.6 5.5V
Courant nominal 1.5 mA
Courant d'arrêt 0.5uA
Entrée en mode commun Le débit d'électricité doit être supérieur ou égal à:
Temps de réglage de sortie 400 ms
Déplacement de l'entrée(Gain = 128) 0.2 mV
Déplacement de température(Gain = 128) ± 5 ppm/°C
Rejet du mode commun d'entrée (gain = 128) 100 dB
Rejet de l'alimentation électrique (gain = 128) 100 dB



Paramètres électriques



Paramètre Valeur Unité
Voltage de l'alimentation électrique
(VCC)		 5 12V V
Courant nominal > 1 - Je ne sais pas



Connexion



Le rouge L' excitation +
Noir L' excitation...
Blanc Résultats -
Verte Résultats +
Jaune Le bouclier





Produits connexes

PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 5





Questions fréquentes

1- Comment faire une commande?
Veuillez nous fournir plus de détails sur ce que vous voulez, tels que: application, plage de mesure, sortie, précision, type de fil, connecteur électrique et autres paramètres connexes.



2- SNCo offre-t-il une réduction?
Oui, si vous achetez une grande quantité, veuillez nous contacter, nous vous donnerons une grande réduction.



3Quelles sont les conditions de paiement?
Nous acceptons T/T, L/C, assurance commerciale, Western Union, Paypal, etc.



4- Quand organisez-vous la production?
Nous organiserons la production immédiatement après réception de votre paiement.



5Comment assurer une bonne qualité des produits?
Nous avons un système complet de contrôle de la qualité, tous nos produits sont entièrement vérifiés par IQC, OQC départements

avant d'envoyer à nos clients.



6- Vous avez une garantie?
Oui, nous offrons une garantie d'un an pour la plupart de nos produits.

Informations sur la société

 PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 6

Emballage et expédition

PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 7

Nos services

PCB4 de cellule de charge optimisée pour l'IOT avec amplificateur HX711 et entrée de tension de 2,6 à 5,5 VDC pour une surveillance précise du poids 8

Amplificateur de cellule de charge à échelle de poids HX711

c



Load sensor amplifier HX 711 connect with 1- 4 units weight sensor amplifier HX711 LOAD CELL Load sensor amplifier HX 711 connect with 1- 4 units weight sensor amplifier HX711 LOAD CELL Load sensor amplifier HX 711 connect with 1- 4 units weight sensor amplifier HX711 LOAD CELL
