Name: 10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC
Brand: Hunan Jinlian Cloud Information Technology Co., Ltd.
SKU: ZHKY901
Price: 401.00 USD
Availability: InStock

Características Galeria Descrição de produto Converse agora

Características

Especificações

Série: sensor do torque

Tipo de montagem: Instalação fixa, parafuso

Descrição: Sensor de torque

Usar: medição de torque e velocidade

Saída: frequência, 5-15KHZ/ 4-20 mA/ 0-20mA/ 0-10v/ 0-5v

Marca: Sensor de binário rotativo

Tensão - suprimento: 12VDC, 24VDC

Tipo de saída: Frequência. pulso

Temperatura operacional: -10 ~ 40 ℃

Características: Ampla gama de capacidade, ampla gama de velocidades

Tamanho: Sensor de binário rotativo

Faixa de medição: 10 N.M. a 1000000 N.m.

Faixa de detecção: 10 N.M. a 1000000 N.m.

Tensão - entrada: 12-24VDC

Aplicação: Motor, turbina, motor, medida de binário

D/c: ZHKY901

Referência cruzada: ZHKY810

Modelo: ZHKY901

Material: Liga de aço

Capacidade: 10N.m - 100.000N.m

Precisão de torque: 0,5%/ 0,25% / 0,1%/ 0,03%

Tipo de saída: Torque e velocidade

Fonte de energia: ±15 VCC ou 24 VCC

Velocidade de rotação máxima: 8000 rpm, 12000RPM no máximo

Medição da velocidade: 60 ou 120 pulsos

Tipo: sensor de torque rotativo sem contato

Informação básica

Lugar de origem: Guangdong, China

Marca: SNC

Número do modelo: ZHKY901

Condições de Pagamento e Envio

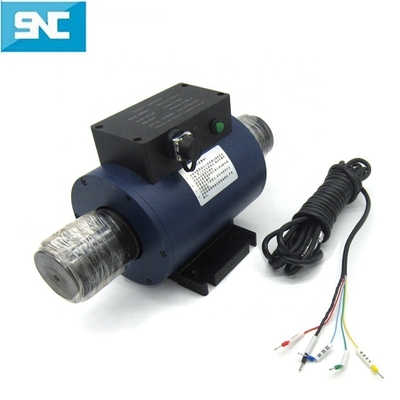

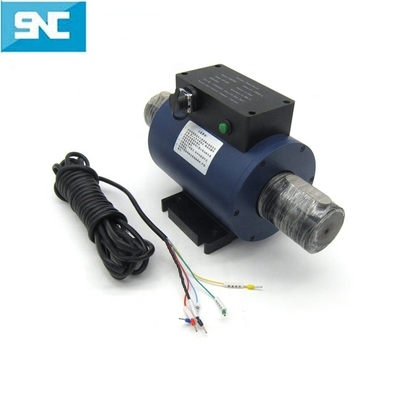

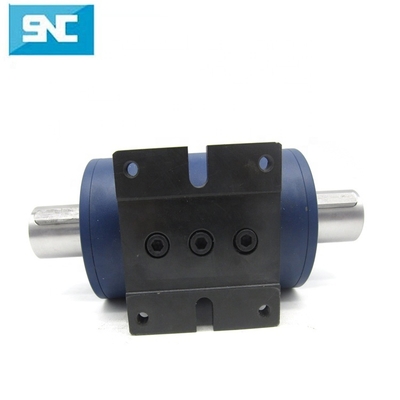

Galeria

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC

Descrição de produto

Sensores de torque rotativos educacionais sem contato ZHKY901

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC 0

Visão geral do produto

1, Descrição

1.1 Função de medição de torque com transmissão de energia e sinal sem contato e sinal de saída digitalizado
1.2 Pode transmitir torque estático, torque rotacional e sinal de torque dinâmico.
1.3 A transmissão do sinal não é afetada pela rotação, velocidade e direção. Ideal para operação de longo prazo e alta velocidade.
1.4 Alta precisão, boa estabilidade
1.5 Tamanho pequeno, peso leve, para fácil instalação
1.6 Transmite continuamente o sinal de torque no sentido horário e anti-horário.
1.7 Sem desgaste ou quebra do tipo anel em peças, pode operar por longos períodos em alta velocidade.
1.8 Resiste a interferências, pode ser instalado em qualquer lugar, em qualquer direção.

2 Os princípios básicos

2.1, Medição de torque:
Aplique um extensômetro ao corpo elástico. Forneça energia a esta ponte e obtenha o sinal elétrico de torque. Amplifique este sinal e, após a conversão V/F, podemos obter o sinal de frequência em proporção direta com a deformação do torque.

3, Parâmetro:

Capacidade	5N.m~300.000Nm
Precisão	0,1%, 0,2%, 0,5%F.S
Medição de velocidade máxima	Máx. 8000RPM
Medição de ângulo	Suporte (função opcional)
Ambiente operacional	0~50℃
Resposta de frequência	100μs
Peso líquido	13kg
Sinal de saída	Onda quadrada de 0-12V
	torque zero: 10KHz
	Escala completa no sentido horário: 15KHz
	Escala completa no sentido anti-horário: 5KHz
	Corrente de carga:<10mA
Pinagem do conector	(1) 0V (2)+15V (3)-15V (4) Sinal de velocidade por revolução
(5) Sinal de torque
Função adicional	Medição de velocidade --- Sensor de velocidade montado no sensor de torque já
Medição de ângulo	suporte com custo extra

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC 1

Tamanho de 5N.m - 500N.m:

N·m	φD	φd	L	L1	E	e	C	A	H	h	B	F	s	Velocidade RPM/M	P.L	Chave (CLA)
5-100	78	18	188	28	72	11	100	128	115	54	80	94	10	9000	3.9	1 chave 2366
200	88	28	207	35	72	11	100	133	124	60	80	104	10	8000	5	1 chave 2987
500	98	38	240	45	72	11	100	146	142	65	80	120	10	7000	6.1	2 chaves 38108

Tamanho de 1000N.m a 300.000 N.m:

N·m	φD	φd	L	L1	E	A	H	h	B	F	s	c	RPM	P.L	Fenda da chave (ClA)
1000	108	48	275	60	69	149	152	70	90	138	15	11	6300	9.6	2 chaves 50149
1500	108	48	275	60	69	149	152	70	90	138	15	11	6300	9.6	2 chaves 50149
2000	118	55	298	70	69	152	164	77	124	149	15	11	5600	13.7	2 chaves 601610
5000	143	75	356	100	68	150	188	90	146	178	15	13	4800	22	2 chaves 932012
10.000-	158	98	388	118	80	146	215	109	170	194	15	13	4000	34	2 chaves 1092816
20.000	158	98	388	118	80	146	215	109	170	194	15	13	4000	34	2 chaves 1092816
50.000	215	140	451	135	79	171	265	138	170	226	15	17	2800	55	2 chaves 1233620
100.000	247	180	572	180	90	156	305	162	250	261	25	17	2200	85	2 chaves 1664525
150.000	350	235	900	315	220	250	420	220	250	450	25	17	2000		2 chaves 3155632
20.000	360	255	900	320	220	210	446	240	250	450	25	17	1800		2 chaves 3205632
300.000	416	295	900	325	220	224	480	250	268	450	25	17	1800		2 chaves 3257036

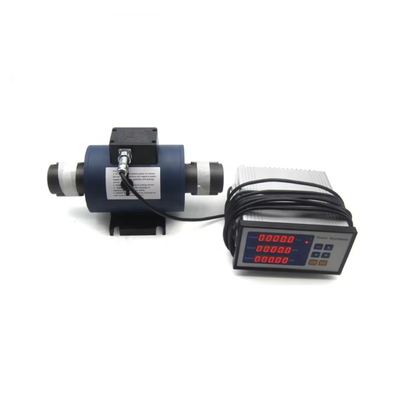

Acessórios

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC 2

Usos do produto

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC 3

Produtos relacionados

Informações da empresa

A Sensorcon, de acordo com o princípio da introdução de limpeza ultrassônica profissional avançada, patches de sala limpa, compensação e detecção automática de temperatura, testes de alta e baixa temperatura e experimentos térmicos, soldagem e impressão a laser, design CAD, fabricação e teste de equipamentos de teste de sensores e tecnologia de produção, fabrica todas as variedades de sensores, alta precisão, desempenho estável e também possui anti-séptico, à prova d'água, à prova de explosão, anti-raios, etc., favorecido profundamente pelos usuários.

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC 13

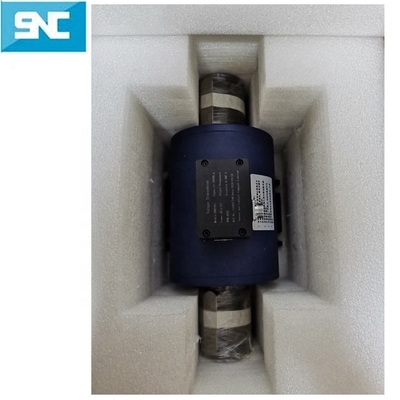

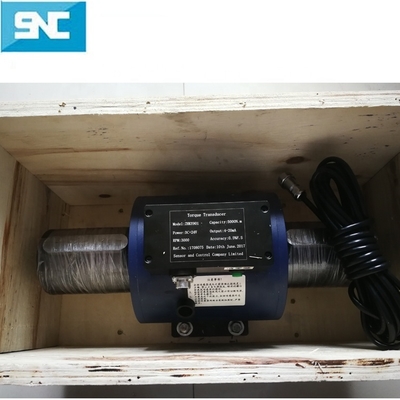

Embalagem e envio

10 N.m a 100 000 N.m Sensor de Torque Rotativo Sem Contato Transdutor ZHKY901 e Fornecimento de Energia para ± 15 VDC ou 24 VDC 14

Perguntas frequentes

1. Como fazer um pedido?
Forneça-nos mais detalhes do que você deseja, como: aplicação, faixa de medição, saída, precisão, tipo de rosca, conector elétrico e outros parâmetros relacionados.

2. A SNC oferece algum desconto?
Sim, se você comprar grande quantidade, entre em contato conosco, nós lhe daremos um grande desconto.

3. Quais são as condições de pagamento disponíveis?
Aceitamos T/T, L/C, garantia comercial, Western Union, Paypal, etc.

4. Quando você providenciará a produção?
Nós providenciaremos a produção imediatamente após recebermos seu pagamento.

5. Como você garante a boa qualidade do produto?
Temos um sistema completo de controle de qualidade, todos os nossos produtos são totalmente verificados pelos departamentos IQC, OQC

antes de enviar aos nossos clientes.

6. Você tem garantia?
Sim, oferecemos 1 ano de garantia para a maioria de nossos produtos. Alguns produtos oferecemos 15 meses a 24 meses de garantia.
