특징
2 – 4 로드 셀 입력
로드 셀 입력 균형을 위한 고정밀 전위차계
케이블 연결 및 장착 구멍에 대한 쉴드 연결.
간단한 연결 (5핀 커넥터)
M3 장착 구멍
인터페이스
휘트스톤 브리지
응용 분야
체중계
산업 공정 제어
휴대용 계측기
스마트 송신기
사용 가능한 액세서리
5핀 센서 케이블
장착 하드웨어
치수
64 x 32 x 10 mm
일반 설명

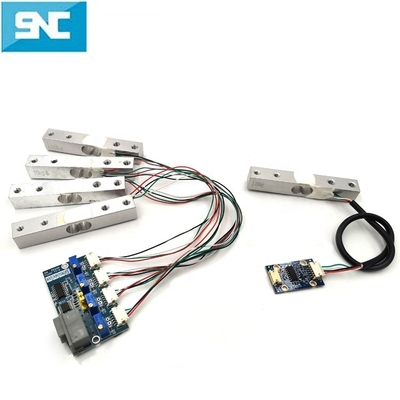

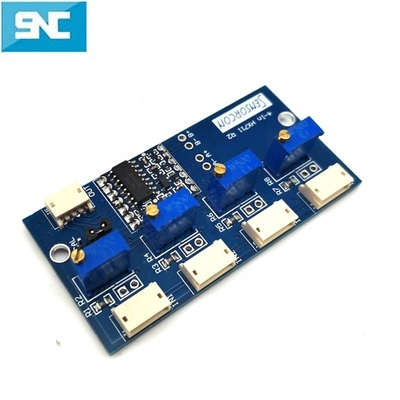

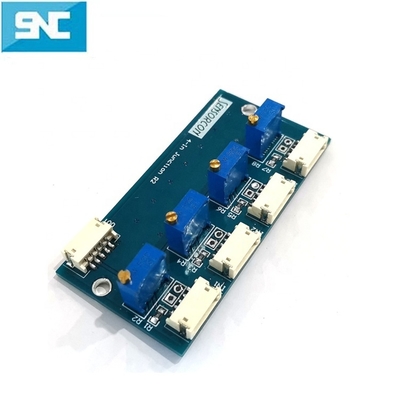

JB4-HX711은 2-4개의 로드 셀을 연결하기 위한 소형 정션 박스 연결 회로입니다.
각 로드 셀 입력에는 조정 가능한 저항기가 있어 브리지 전압을 조정하여 여러 개의
로드 셀 전압을 균형 있게 조정할 수 있습니다. JB4-HX711은 SNC-HX711-S와 동일한 커넥터를 사용하여 최소한의 배선으로 간단한 플러그 앤 플레이 설치가 가능합니다.
전기적 매개변수
매개변수
| 값 | 단위 | 전원 공급 전압 |
| (VCC) 5 – 12V | V | 공칭 전류 |
| > 1 | mA | 연결 |
빨간색
| 여기 + | 검은색 |
| 여기 - | 흰색 |
| 출력 - | 녹색 |
| 출력 + | 노란색 |
| 쉴드 | 관련 제품 |
응용 분야, 측정 범위, 출력, 정확도, 스레드 유형, 전기 커넥터 및 기타 관련 매개변수와 같이 원하는 사항에 대한 자세한 내용을 제공하십시오.
2. SNC는 할인을 제공합니까?
예, 대량 구매 시 당사에 문의하시면 큰 할인을 제공해 드립니다.
3. 어떤 지불 조건이 있습니까?
T/T, L/C, 무역 보증, Western Union, Paypal 등을 받습니다.
4. 언제 생산을 준비하시겠습니까?
결제 확인 후 즉시 생산을 준비합니다.
5. 제품 품질을 어떻게 보장합니까?
완벽한 품질 관리 시스템을 갖추고 있으며, 모든 제품은 고객에게 배송되기 전에 IQC, OQC 부서에서 완전히 검사합니다.
6. 보증이 있습니까?
예, 대부분의 제품에 대해 1년 보증을 제공합니다. 일부 제품은 15개월에서 24개월 보증을 제공합니다.
