機能 特性
技術的 特性
a. 総合精度は0.1%以上、非線形性は0.02%以上
b. サンプリング速度3200 / s
c. アナログ入力信号範囲- 15~ 15mV
d. 表示スケール999999または99.999
e. ブリッジ供給電圧：5V/ 100mA、比例収集
f. 温度ドリフトは20ppm未満
g. 伝送出力0~ 10または-5~5Vおよび4-20mA
h. 電源電圧：12~30VDC、<5W
i. -20~70 ℃ 相対湿度<90% (結露なし)
インストール と 配線
信号出力入力端子をAC220V電源に直接接続しないでください。
機器の背面カバー画面を押して、対応する端子ケーブルを正常に接続してください。感電を避けるため、電源を入れずに信号出力入力端子を接続してください。
DC24V電源を使用することに注意してください。
電源を入れる前に、端子ラインが正しいことを慎重に確認してください。

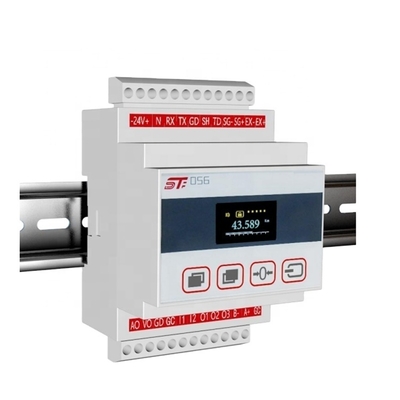

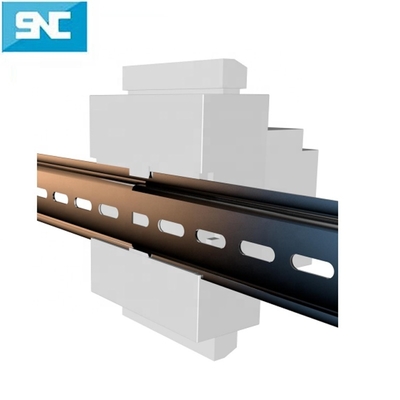

インストール Schemram

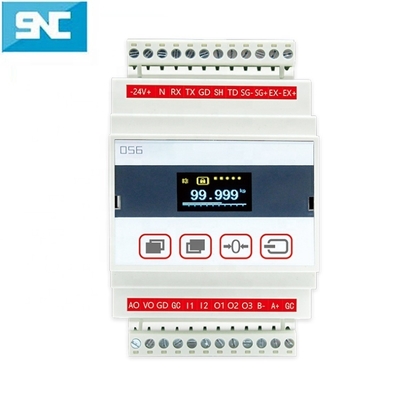

配線 定義 図
| | |
| | |
| | |
