特徴:
| パラメータ | BFシリーズ | BFシリーズ | BAシリーズ |
| 基材 | フェノール | 改質フェノール | ポリイミド |
| グリッド材料 | コンスタンタン | カルマ | コンスタンタン(カルマ) |
| 代表的な抵抗 | 120/350/1000 | 350 /1000/2000 | 350 / 1000 |
| 平均抵抗許容差 | ≤ ±0.1% | ||
| 代表的な感度 | 2.00~2.20 | 1.80~2.20 | 1.86~2.20 |
| 感度係数分散 | ≤ ±0.1% | ||
| ひずみ限界 | 2% | ||
| 疲労寿命 | ≥ 107(±1000) | ||
| 動作温度範囲 | -30~+80 | ||
| 温度自己補償係数 | 9, 11,16,23,27 | ||
ひずみゲージ購入ガイド

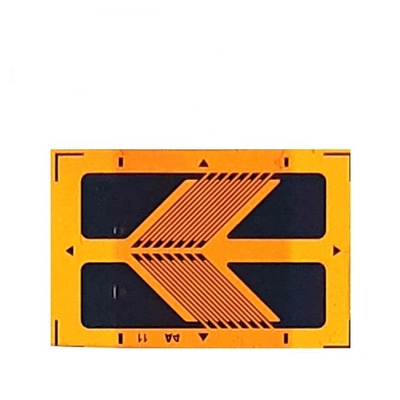

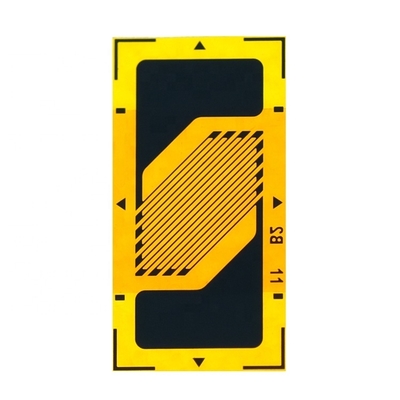

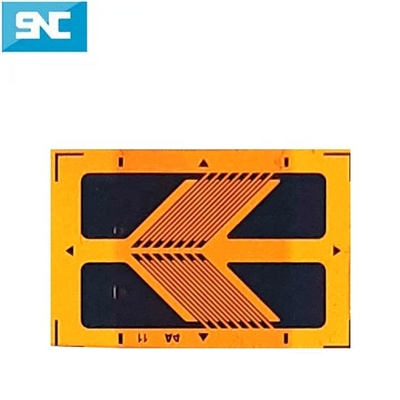

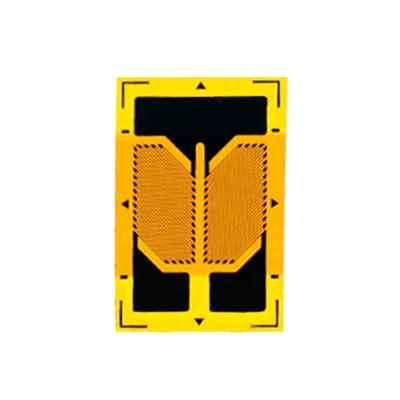

ABシリーズひずみゲージ
サポートカスタマイズされた抵抗とサイズ, お願いしますお問い合わせ直接 !
| アイテム | モデル | グリッドサイズ L*W mm | ベースサイズ L*W mm | グリッド材料 |
| | BF(BA)350-1HA(**)-A* | 1.2*5.0 | 8.0*4.0 | コンスタンタン |
| BF(BA)350-2HA(**)-A* | 2.4*4.6 | 9.5*5.3 | ||
| BF(BA)350-2.5HA(**)-A* | 2.5*4.3 | 9.5*5.8 | ||
| BF(BA)350-2HA-P(**)-A* | 2.0*4.4 | 9.0*5.6 | ||
| BF(BA)350-3HA(**)-A* | 2.8*4.1 | 9.7*6.2 | ||
| BF(BA)350-3HA-P(**)-A* | 3.0*4.5 | 9.4*6.5 | ||
| BF(BA)350-4HA(**)-A* | 3.8*4.2 | 9.0*7.8 | ||
| BF(BA)350-6HA(**)-A* | 5.7*6.1 | 10.9*10.5 | ||
| BF(BA)650-3HA(**)-A* | 2.8*4.8 | 9.5*6.1 | ||
| BF(BA)1000-3HA(**)-A* | 3.0*5.5 | 9.7*6.3 | ||
| BF(BA)1000-4HA(**)-A* | 4.0*5.6 | 9.9*7.5 | ||
| | BF(BA)350-2HA-B(**)-A* | 2.4*4.6 | 9.5*5.3 | |
| BF(BA)350-3HA-B(**)-A* | 2.8*4.1 | 9.7*6.2 | ||
| BF(BA)350-3HA-BP(**)-A* | 3.0*4.5 | 9.4*6.5 | ||
| BF(BA)350-4HA-B(**)-A* | 3.8*4.2 | 9.0*7.8 | ||
| BF(BA)350-6HA-B(**)-A* | 5.7*6.1 | 10.9*10.5 | ||
| BF(BA)1000-3HA-B(**)-A* | 3.0*5.5 | 9.7*6.3 | ||
| | BF(BA)350-2HA-C(**)-A* | 2.0*2.5 | 7.2*6.3 | |
| BF(BA)350-3HA-C(**)-A* | 3.1*4.0 | 9.5*7.8 | ||
| BF(BA)350-5HA-C(**)-A* | 4.8*4.1 | 10.7*9.3 | ||
| BF(BA)500-3HA-C(**)-A* | 3.4*8.7 | 11.4*7.6 | ||
| BF(BA)1000-5HA-C(**)-A* | 4.8*6.5 | 15.7*9.6 | ||
| | BF(BA)350-2HA-D(**)-A* | 2.0*2.5 | 7.2*6.3 | |
| BF(BA)350-3HA-D(**)-A* | 3.1*4.0 | 9.5*7.8 | ||
| BF(BA)350-8HA-D(**)-A* | 8.0*9.0 | 13.0*14.4 | ||
| BF(BA)1000-3HA-D(**)-A* | 3.1*5.4 | 10.7*7.8 | ||
| | BF(BA)120-2HA-E(**)-A* | 2.0*3.5 | 7.0*5.6 | |
| BF(BA)350-2HA-E(**)-A* | 2.1*4.3 | 8.9*5.7 | ||
| BF(BA)350-3HA-E(**)-A* | 2.9*4.0 | 8.8*6.8 | ||
| BF(BA)350-4HA-E(**)-A* | 4.2*2.8 | 8.3*8.3 | ||
| BF(BA)350-6HA-E(**)-A* | 5.9*3.7 | 10.5*11.1 | ||
| | BF(BA)350-2HA-F(**)-A* | 2.0*4.3 | 8.9*5.7 | |
| BF(BA)350-3HA-F(**)-A* | 3.0*3.9 | 8.8*6.8 | ||
| BF(BA)350-4HA-F(**)-A* | 4.2*2.8 | 8.3*8.3 | ||
| BF(BA)350-6HA-F(**)-A* | 5.9*3.7 | 10.5*11.4 |
| Sensorcon製品リスト | |||
| ひずみゲージ | ロードセル | トルクセンサー | ディスプレイ |
| リニアひずみゲージ-AA | ワイヤレスセンサー | スリップリングロータリートルクセンサー | プラットフォームスケールディスプレイ |
| ハーフブリッジひずみゲージ-BB,HA,GB,FB | マイクロロードセル | 非接触ロータリートルクセンサー | トラックスケールディスプレイ |
| せん断/トルクひずみゲージ-AB,HA | シングルポイントロードセル | 静的トルクセンサー | コントローラー |
| フルブリッジひずみゲージ-EB, FG,FD | ボタンロードセル | メーター | ジャンクションボックス |
| T型ロゼットひずみゲージ-CA,BA | せん断ビームロードセル | カップリング | 大型スクリーンディスプレイ |
| 丸型ひずみゲージ | S型ロードセル | アンプ | |
| 半導体ひずみゲージ | コラムロードセル | ||
| ブリッジ型ロードセル | |||
ひずみゲージシリーズと半導体ひずみゲージ
Sensor and Control Co., Ltd. は2006年に設立され、主にトルクセンサー、ロードセル、圧力トランスデューサー、ひずみゲージ、計量インジケーターに従事しています。設立以来、「顧客志向、品質重視、プロフェッショナルサービス」のガイドラインを堅持しています。当社が提供するすべての製品は環境に優しく、RoHSテストに合格しています。
Sensorconは、高度なプロフェッショナル超音波ガス洗浄、クリーンルームパッチ、自動温度補償と検出、高温および低温試験と熱実験、レーザー溶接と印刷、CAD設計、製造および試験センサー試験装置と生産技術の導入の原則に従い、あらゆる種類のセンサー、高精度、安定した性能を製造し、防腐、防水、防爆、耐雷性なども備えており、ユーザーから深く支持されています。
1.注文方法?
ご希望の詳細を以下のようにご提供ください:
動作温度
オーム単位の抵抗
グリッドサイズ
ひずみゲージの種類 (AA または BB...)
ひずみゲージを貼り付ける材料
ワイヤーをあらかじめ取り付ける必要がありますか？標準は30mmの絶縁で、追加料金がかかります。より長いリボンケーブル、PVCケーブルを追加することもできます。
何個必要ですか？
あなたの用途は何ですか？何を測定する必要がありますか？
2.SNCは割引を提供していますか？
はい、大量にご購入いただいた場合は、大幅な割引をご用意しております。
3.利用可能な支払い条件は何ですか？
T/T、貿易保証、Western Union、Paypalなどを受け付けています。
4.いつ生産を手配しますか？
お支払い確認後すぐに生産を手配いたします。
5.製品の品質をどのように保証しますか？
完全な品質管理システムがあり、すべての製品は出荷前にQC によって完全にチェックされます。6.保証はありますか？
はい、ほとんどの製品に1年間の保証を提供しています。一部の製品には15ヶ月から24ヶ月の保証が付いています。
