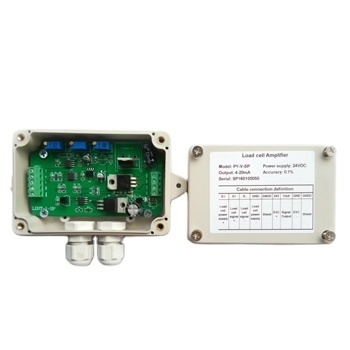

Trasmettitore di peso Amplificatore per cella di carico Convertitore di segnale 0-5v 0-10v 4-20mA con e Amplificatore di tensione e corrente

Trasmettitore di peso 0-5v 0-10v 4-20mA uscita amplificatore cella di carico

Dimensioni:

Caratteristiche:

 Alloggiamento in plastica, durevole, conveniente

I giunti dell'alloggiamento e dei fili sono a tenuta stagna, buona tenuta

Circuito amplificatore ad alta precisione, buona stabilità

Prestazioni anti-interferenza

Ampia gamma di ingressi di sensibilità

Alimentazione con protezione inversa, protezione da sovratensione, protezione da sovracorrente

Tensione di eccitazione del sensore regolabile

Portatile, di piccole dimensioni, leggero, facile da installare

Adatto per pesatura, forza di trazione, coppia, tensione e altri sensori di deformazione

Parametro

Connessione:

Calibrazione:

1. Regolazione della tensione di eccitazione

1.1 Alimentazione a 24 V del trasmettitore,

a) Quando il segnale di uscita è 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V e ± 5V,

La tensione di eccitazione è regolata a 8-10,5 V, (carico ≤ 500Ω), l'impostazione predefinita di fabbrica è 10,1 V,

b) Quando il segnale di uscita è 0-10 V, la tensione di eccitazione è regolata a 11-12 VDC, (carico ≤ 500Ω), l'impostazione predefinita di fabbrica è 11 V;

1.2 Alimentazione a 12 V del trasmettitore

Quando il segnale di uscita è 0-10mA, 0-20mA, 4-20mA, 0-5V, 1-5V e ± 5V, la tensione di eccitazione è regolata a 6-8,5 V, (carico ≤ 320Ω), l'impostazione predefinita di fabbrica è 8,01 V

1.3 L'utente può regolare il "VR" in base alla situazione reale. Regolare la tensione di eccitazione in base all'impedenza del sensore, ma non deve essere superiore alla tensione di eccitazione massima della cella di carico, altrimenti causerà danni al sensore o il sensore non funzionerà correttamente.

2. Regolazione dello zero

Innanzitutto, lasciare il sistema in stato senza carico, regolare il potenziometro "ZERO" per regolare la deviazione dello zero.

Fino a quando l'indicazione è a zero.

3. Regolazione del guadagno

Aggiungere un certo peso al sistema, (consigliato dal 60% al 100% della scala completa), calcolare il valore di uscita in base al rapporto tra il peso aggiunto e il valore di misurazione massimo. Regolare il potenziometro "SPAN" fino a quando l'indicatore non è sull'indicazione del rapporto di carico

4. Riesame

lasciare il sistema in stato senza carico, misurare l'uscita zero; aggiungere un certo peso, misurare di nuovo l'uscita e vedere se è in linea con il guadagno previsto. In caso contrario, ripetere i passaggi 2, 3

Nota: dopo aver effettuato la regolazione, fissare l'estremità del potenziometro con un sigillante o una colla per evitare qualsiasi cambiamento della resistenza del potenziometro a causa delle vibrazioni

Termini e condizioni

1, in stretta conformità con la definizione del cablaggio, con particolare attenzione a distinguere tra il sensore e il lato di uscita, il cablaggio errato può causare l'assenza di uscita o danni.

2, ad eccezione del potenziometro, tutti gli altri componenti elettronici non devono subire alcuna modifica.

3, il dispositivo deve essere installato in un luogo senza impatto di vibrazioni, l'installazione deve essere affidabile, fare attenzione agli urti e non ci devono essere gas corrosivi forti intorno
