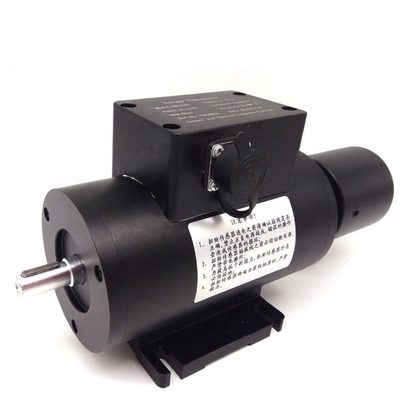

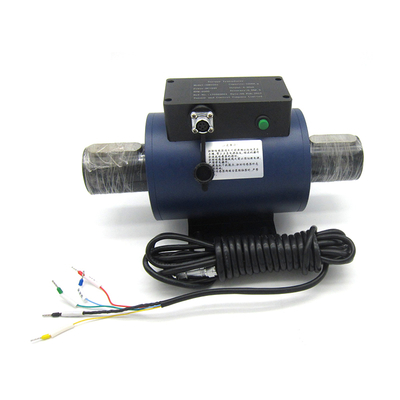

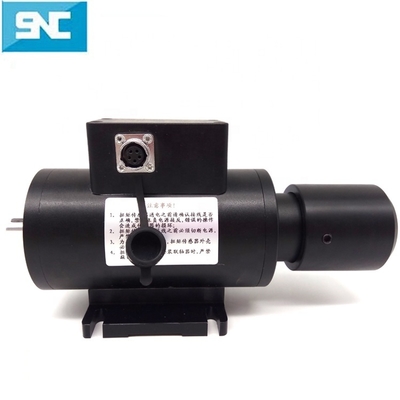

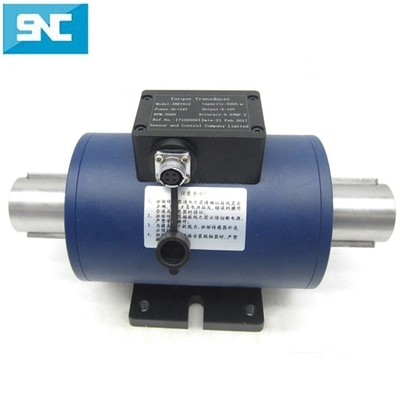

1, Beschreibung
1.1 Drehmessfunktion mit berührungsloser Energie- und Signalübertragung und digitalisiertem Ausgangssignal
1.2 Kann statisches Drehmoment, Rotationsdrehmoment und dynamisches Drehmomentsignal übertragen.
1.3 Die Signalübertragung wird nicht durch Rotation, Geschwindigkeit und Richtung beeinflusst. Ideal für Langzeit- und Hochgeschwindigkeitsbetrieb.
1.4 Hohe Genauigkeit, gute Stabilität
1.5 Kleine Größe, geringes Gewicht, für einfache Installation
1.6 Überträgt kontinuierlich Drehmomentsignale im und gegen den Uhrzeigersinn.
1.7 Kein ringförmiger Verschleiß oder Ausfall von Teilen, kann über lange Zeiträume bei hoher Geschwindigkeit betrieben werden.
1.8 Widersteht Störungen, kann überall und in jeder Richtung installiert werden.
2 Die Grundprinzipien
2.1, Drehmomentmessung:
Dehnungsmessstreifen auf elastischen Körper auftragen. Versorgen Sie diese Brücke mit Strom und erhalten Sie ein elektrisches Drehmomentsignal. Verstärken Sie dieses Signal und nach der V/F-Umwandlung erhalten wir ein Frequenzsignal, das direkt proportional zur Drehmomentdehnung ist.
3, Parameter:
Kapazität | 5N.m~300.000Nm |
Genauigkeit | 0,1 %, 0,2 %, 0,5 %F.S |
Max. Geschwindigkeitsmessung | Max. 8000 U/min |
Winkelmessung | Unterstützung (optionale Funktion) |
Betriebsumgebung | 0~50℃ |
Frequenzgang | 100μs |
Nettogewicht | 13kg |
Ausgangssignal | 0-12V Rechteckwelle |
Nullmoment: 10 kHz | |
Vollausschlag im Uhrzeigersinn: 15 kHz | |
Vollausschlag gegen den Uhrzeigersinn: 5 kHz | |
Laststrom:<10mA | |
Anschlussbelegung | (1) 0V (2)+15V (3)-15V (4) Drehzahlsignal pro Umdrehung |
(5) Drehmomentsignal | f |

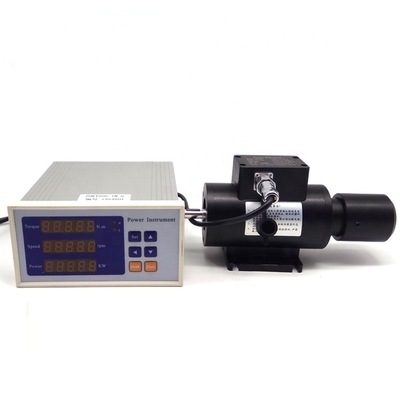

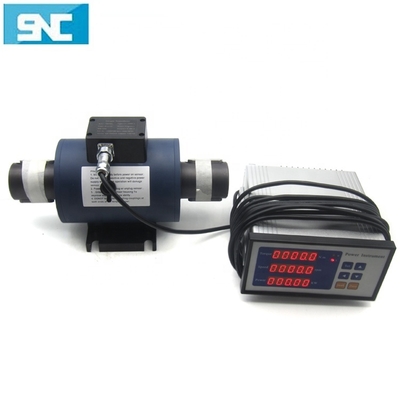

Zusatzfunktion | Geschwindigkeitsmessung ---Drehzahlsensor bereits am Drehmomentsensor montiert |
Winkelmessung | Unterstützung gegen Aufpreis |
5N.m - 500N.m Größe:
N·m | φD | φd | L | L1 | E | e | C | A | H | h | B | F | s | Geschwindigkeit U/min/M | N.W | Schlüssel (L*B*H) |
5-100 | 78 | 18 | 188 | 28 | 72 | 11 | 100 | 128 | 115 | 54 | 80 | 94 | 10 | 9000 | 3.9 | 1 Schlüssel 23*6*6 |
200 | 88 | 28 | 207 | 35 | 72 | 11 | 100 | 133 | 124 | 60 | 80 | 104 | 10 | 8000 | 5 | 1 Schlüssel 29*8*7 |
500 | 98 | 38 | 240 | 45 | 72 | 11 | 100 | 146 | 142 | 65 | 80 | 120 | 10 | 7000 | 6.1 | 2 Schlüssel 38*10*8 |
1000N.m bis 300.000 N.m Größe :
N·m | φD | φd | L | L1 | E | A | H | h | B | F | s | c | U/min | N.W | Schlüsselnut (L*B*H) |
1000 | 108 | 48 | 275 | 60 | 69 | 149 | 152 | 70 | 90 | 138 | 15 | 11 | 6300 | 9.6 | 2 Schlüssel 50*14*9 |
1500 | 108 | 48 | 275 | 60 | 69 | 149 | 152 | 70 | 90 | 138 | 15 | 11 | 6300 | 9.6 | 2 Schlüssel 50*14*9 |
2000 | 118 | 55 | 298 | 70 | 69 | 152 | 164 | 77 | 124 | 149 | 15 | 11 | 5600 | 13.7 | 2 Schlüssel 60*16*10 |
5000 | 143 | 75 | 356 | 100 | 68 | 150 | 188 | 90 | 146 | 178 | 15 | 13 | 4800 | 22 | 2 Schlüssel 93*20*12 |
10.000- | 158 | 98 | 388 | 118 | 80 | 146 | 215 | 109 | 170 | 194 | 15 | 13 | 4000 | 34 | 2 Schlüssel 109*28*16 |
20.000 | |||||||||||||||
50.000 | 215 | 140 | 451 | 135 | 79 | 171 | 265 | 138 | 170 | 226 | 15 | 17 | 2800 | 55 | 2 Schlüssel 123*36*20 |
100.000 | 247 | 180 | 572 | 180 | 90 | 156 | 305 | 162 | 250 | 261 | 25 | 17 | 2200 | 85 | 2 Schlüssel 166*45*25 |
150.000 | 350 | 235 | 900 | 315 | 220 | 250 | 420 | 220 | 250 | 450 | 25 | 17 | 2000 | 2 Schlüssel 315*56*32 | |
20.000 | 360 | 255 | 900 | 320 | 220 | 210 | 446 | 240 | 250 | 450 | 25 | 17 | 1800 | 2 Schlüssel 320*56*32 | |
300.000 | 416 | 295 | 900 | 325 | 220 | 224 | 480 | 250 | 268 | 450 | 25 | 17 | 1800 | 2 Schlüssel 325*70*36 |
| ![]() | ![]() |
![]() | ![]() | ![]() |
![]() | ![]() | ![]() |
Sensorcon, gemäß dem Prinzip der Einführung von fortschrittlicher professioneller Ultraschallgasreinigung, Reinraum-Patches, automatischer Temperaturkompensation und -detektion, Hoch- und Tieftemperaturtests und thermischen Experimenten, Laserschweißen und -drucken, CAD-Design, Herstellung und Prüfung von Sensortestgeräten und Produktionstechnologie, fertigt alle Arten von Sensoren, hohe Präzision, stabile Leistung und hat auch antiseptische, wasserdichte, explosionsgeschützte, blitzsichere usw. Eigenschaften, die von den Benutzern sehr geschätzt werden.
1. Wie kann ich eine Bestellung aufgeben?
Bitte geben Sie uns weitere Details zu Ihren Wünschen an, z. B.: Anwendung, Messbereich, Ausgang, Genauigkeit, Gewindetyp, elektrischer Anschluss und andere verwandte Parameter.
2. Gewährt SNC einen Rabatt?
Ja, wenn Sie große Mengen kaufen, kontaktieren Sie uns bitte, wir gewähren Ihnen einen großen Rabatt.
3. Welche Zahlungsbedingungen sind verfügbar?
Wir akzeptieren T/T, L/C, Trade Assurance, Western Union, Paypal usw.
4. Wann werden Sie die Produktion veranlassen?
Wir werden die Produktion sofort nach Erhalt Ihrer Zahlung veranlassen.
5. Wie stellen Sie eine gute Produktqualität sicher?
Wir haben ein komplettes Qualitätskontrollsystem, alle unsere Produkte werden vor dem Versand an unsere Kunden von den Abteilungen IQC und OQC vollständig geprüft.
6. Haben Sie eine Garantie?
Ja, wir gewähren für die meisten unserer Produkte eine Garantie von 1 Jahr. Für einige Produkte bieten wir eine Garantie von 15 bis 24 Monaten.
