2015 Chinesischer Bestseller Lastzellen-Signalverstärker mit Dehnungsmessstreifen-Sensor und Arbeitstemperatur -10--70 Grad

2015 Chinesischer Bestseller-Lastzellen-Signalverstärker

Eigenschaften:

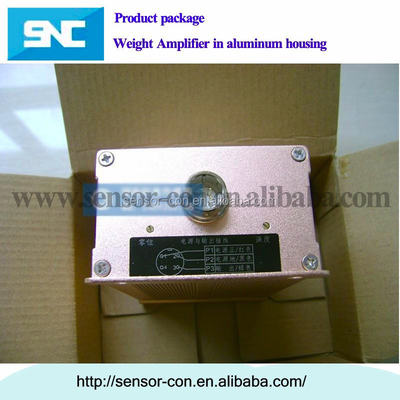

1. Sender / Verstärker bieten ein Standard-Sendermodul mit Aluminiumgehäuse.

2. Sender / Verstärker haben viele Auswahlmöglichkeiten an Ausgangssignalen und sind einfach zu bedienen.

3. Sender / Verstärker bieten eine hohe Beständigkeit gegen elektromagnetische Störungen und breite Anwendungsmöglichkeiten.

4. Sender / Verstärker können als Gewichtssender verwendet werden.

Spannung:10V

Ausgangssignal: 0-5V, 0-10V, 4-20mA (Optional)

Arbeitstemperatur:-20~80 ℃

Arbeitsumgebung Luftfeuchtigkeit:10%RH-90%RH

Präzision: mehr als 0,1%F.S

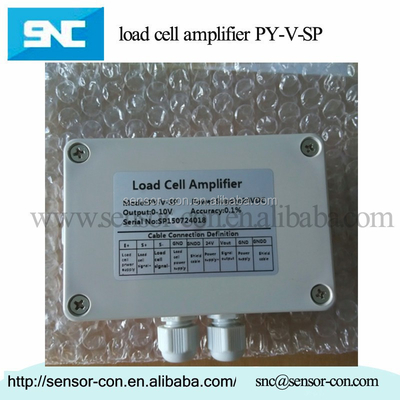

2015 Chinesischer Bestseller-Lastzellen-Signalverstärker

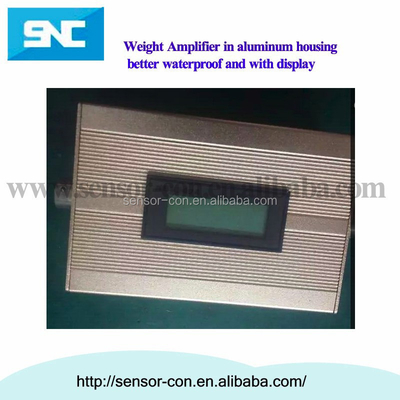

Lastzellenverstärker in Aluminiumlegierungsgehäuse / -gehäuse, Display-Unterstützung

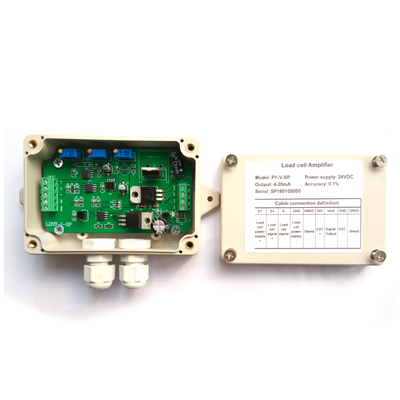

2015 Chinesischer Bestseller-Lastzellen-Signalverstärker

2015 Chinesischer Bestseller-Lastzellen-Signalverstärker

2015 Chinesischer Bestseller-Lastzellen-Signalverstärker

  Technische Spezifikation

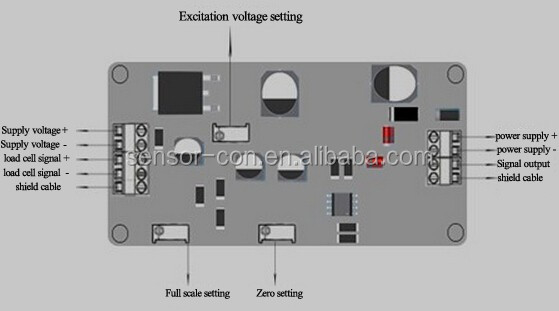

Hinweis: Die Standardeinstellung der Erregerspannung ist 10VDC, der Kunde kann sie bei Bedarf innerhalb von 5V-15V anpassen.

Kalibrierung:

Stellen Sie zuerst bei UNBELASTETEM Gesamtsystem das Potentiometer "ZERO" ein, um den Offset einzustellen.

Messen Sie die Ausgangsspannung oder den Strom des Signalausgangs mit einem Multimeter und stellen Sie sicher, dass der Wert so nahe wie möglich an

Null ist. Andernfalls wird die Nullabweichung größer, wenn wir den Verstärkungsfaktor ändern.

1, Verstärkungsanpassung

Fügen Sie dem System eine bekannte Last hinzu (Empfehlung: 80 % ~ 100 % des Vollausschlags) und berechnen Sie dann den Wert der

Ausgangsspannung oder des Stroms entsprechend dem Verhältnis zwischen dem geladenen Gewicht und der maximalen Kapazität.

Ermitteln Sie den Ausgabewert mit einem Multimeter. Passen Sie die Verstärkung des Verstärkers an, indem Sie das Potentiometer "FULL SCALE" drehen.

2, Überprüfung

Entlasten Sie das System und messen Sie den Nullausgang. Stellen Sie sicher, dass er so nahe wie möglich an Null liegt.

Fügen Sie eine bekannte Last hinzu und prüfen Sie, ob die Ausgangsspannung oder der Strom wie gewünscht verstärkt wird oder nicht.

 Wenn nicht, wiederholen Sie die Schritte 1 und 2.

(Hinweis: Dieser Abschnitt gilt für Standard-Sensorverstärkerparameter. Für spezielle Anforderungen wenden Sie sich bitte an unsere Verkaufsabteilung)
