Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple

$500-3,000/pieces
Prix
High Speed Heavy Duty Non-Contact Dynamic Rotary Torque Sensor Series Accurate Transducer Tester for Torque Monitoring
traits Galerie Description de produit Causez Maintenant
traits
Caractéristiques
Série: Capteur de couple dynamique
Caractéristiques: capteur de couple de type sans contact
Type de montage: installation par vis
Description: Capteur de couple de grande capacité, capteur de couple rotatif pour moteur
Taper: Capteur de couple dynamique, capteur de couple rotatif sans contact
Utiliser: capteur de couple rotatif pour moteur
Sortir: fréquence, impulsion, 5-15KHZ/ 4-20 mA/ 0-20mA/ 0-10v/ 0-5v
Modèle: ZHKY901
Matériel: Acier en alliage
Capacité: 10N.m - 100 000N.m
Précision de couple: 0,5 %/ 0,25 % / 0,1 %/ 0,03 %
Type de sortie: Le couple et la vitesse
Alimentation électrique: ±15 VCC ou 24 VCC
Vitesse de rotation maximum: 8000 t/mn
Mesure de la vitesse: 60 ou 120 impulsions
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: Sensorcon
Numéro de modèle: ZHKY901
Conditions de paiement et expédition
Description de produit

Capteur de couple rotatif dynamique sans contact robuste et haute vitesse, testeur de couple, capteur de couple bon marché

 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 0

Aperçus des produits



 1,  Description


1.1 Fonction de mesure du couple avec transmission de puissance et de signal sans contact et signal de sortie numérisé
1.2 Peut transmettre le couple statique, le couple rotatif et le signal de couple dynamique.
1.3 La transmission du signal n'est pas affectée par la rotation, la vitesse et la direction. Idéal pour un fonctionnement à long terme et à grande vitesse.
1.4 Haute précision, bonne stabilité
1.5 Petite taille, léger, pour une installation facile
1.6 Transmet en continu le signal de couple dans le sens horaire et anti-horaire.
1.7 Pas d'usure ou de panne de type anneau sur les pièces, peut fonctionner pendant de longues périodes à grande vitesse.
1.8 Résiste aux interférences, peut être installé n'importe où, dans n'importe quelle direction.


2 Principes de base

2.1, Mesure du couple :
Appliquer une jauge de contrainte sur le corps élastique. Alimenter ce pont et obtenir un signal électrique de couple. Amplifier ce signal et après conversion V/F, nous pouvons obtenir un signal de fréquence directement proportionnel à la contrainte de couple.



3, Paramètre :



Capacité 5N.m~300 000Nm
Précision 0,1 %, 0,2 %, 0,5 % F.S
Mesure de la vitesse maximale  Max. 8000 RPM
Mesure d'angle Support (fonction optionnelle)
Environnement de fonctionnement 0~50 ℃
Réponse en fréquence 100 µs
Poids net  13 kg
Signal de sortie Onde carrée 0-12 V
  couple nul : 10 KHz
  Pleine échelle dans le sens horaire : 15 KHz
  Pleine échelle dans le sens anti-horaire : 5 KHz
  Courant de charge :<10 mA
Brochage du connecteur (1) 0 V  (2)+15 V  (3)-15 V   (4) Signal de vitesse par révolution
(5) Signal de couple
Fonction supplémentaire  Mesure de la vitesse --- Capteur de vitesse assemblé au capteur de couple déjà
Mesure d'angle support avec coût supplémentaire



Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 1



Taille 5N.m - 500N.m :



N·m φD φd L L1 E e C A H h B F s Vitesse
RPM/M		 N.W Clé (L*W*H)
5-100 78 18 188 28 72 11 100 128 115 54 80 94 10 9000 3.9 1 clé 23*6*6
200 88 28 207 35 72 11 100 133 124 60 80 104 10 8000 5 1 clé 29*8*7
500 98 38 240 45 72 11 100 146 142 65 80 120 10 7000 6.1 2 clés 38*10*8



Taille de 1000N.m à 300 000 N.m :



N·m φD φd L L1 E A H h B F s c RPM N.W Fente de clé (L*w*H)
1000 108 48 275 60 69 149 152 70 90 138 15 11 6300 9.6 2 clés  50*14*9
1500 108 48 275 60 69 149 152 70 90 138 15 11 6300 9.6 2 clés  50*14*9
2000 118 55 298 70 69 152 164 77 124 149 15 11 5600 13.7 2 clés  60*16*10
5000 143 75 356 100 68 150 188 90 146 178 15 13 4800 22 2 clés  93*20*12
10 000- 158 98 388 118 80 146 215 109 170 194 15 13 4000 34 2 clés  109*28*16
20 000
50 000 215 140 451 135 79 171 265 138 170 226 15 17 2800 55 2 clés  123*36*20
100 000 247 180 572 180 90 156 305 162 250 261 25 17 2200 85 2 clés  166*45*25
150 000 350 235 900 315 220 250 420 220 250 450 25 17 2000   2 clés  315*56*32
20 000 360 255 900 320 220 210 446 240 250 450 25 17 1800   2 clés  320*56*32
300 000 416 295 900 325 220 224 480 250 268 450 25 17 1800   2 clés  325*70*36

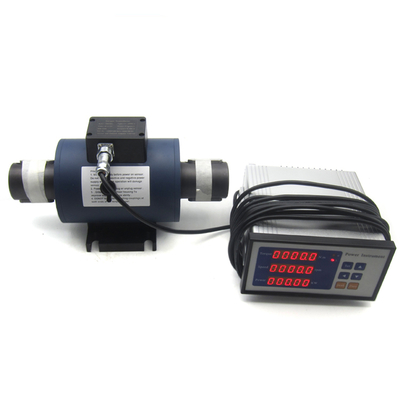

Accessoires

Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 2



Utilisations du produit

Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 3







Produits connexes



Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 4

 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 5 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 6
Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 7 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 8 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 9
Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 10 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 11 Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 12





Informations sur la société





Sensorcon, conformément au principe de l'introduction du nettoyage professionnel avancé des gaz par ultrasons, des patchs de salle blanche, de la compensation et de la détection automatiques de la température, des tests à haute et basse température et des expériences thermiques, du soudage et de l'impression au laser, de la conception CAO, de la fabrication et des tests d'équipements de test de capteurs et de la technologie de production, fabrique toutes sortes de capteurs, de haute précision, de performances stables et possède également des propriétés antiseptiques, imperméables, anti-explosion, anti-foudre, etc., profondément favorisées par les utilisateurs.

Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 13





Emballage et expédition

Série de capteurs de couple rotatifs dynamiques sans contact haute vitesse et robustes Testeur de transducteur précis pour le contrôle du couple 14





FAQ

1. Comment passer une commande ?
Veuillez nous fournir plus de détails sur ce que vous voulez, tels que : application, plage de mesure, sortie, précision, type de filetage, connecteur électrique et autres paramètres connexes.



2. SNC offre-t-il une remise ?
Oui, si vous achetez une grande quantité, veuillez nous contacter, nous vous accorderons une remise importante.



3. Quelles sont les conditions de paiement disponibles ?
Nous acceptons T/T, L/C, l'assurance commerciale, Western Union, Paypal, etc.



4. Quand allez-vous organiser la production ?
Nous organiserons la production immédiatement après réception de votre paiement.



5. Comment garantissez-vous une bonne qualité des produits ?
Nous avons un système complet de contrôle de la qualité, tous nos produits sont entièrement vérifiés par les services IQC, OQC

avant l'expédition à nos clients.



6. Avez-vous une garantie ?
Oui, nous offrons une garantie d'un an pour la plupart de nos produits. Certains produits, nous offrons une garantie de 15 à 24 mois.
