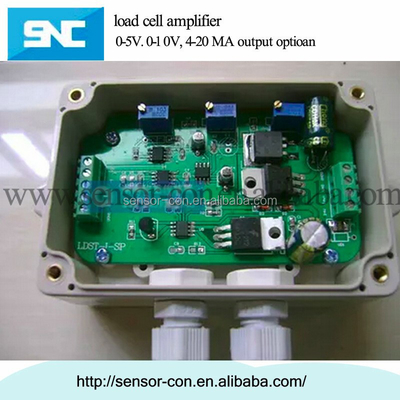

0-5V 4-20mA Amplificateur à double amplificateur
Voltage:10 V
Signal de sortie:Le système de freinage doit être équipé d'un dispositif de freinage de freinage de freinage.
Température de fonctionnement:- 20 à 80°C
Environnement de travail Humidité:10%RH à 90%RH
Précision:plus de 0,1%F.S.
0-5V 4-20mA Amplificateur à double amplificateur

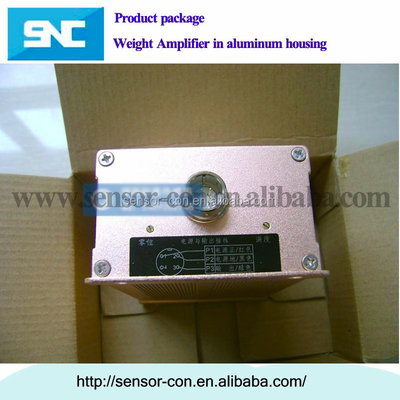

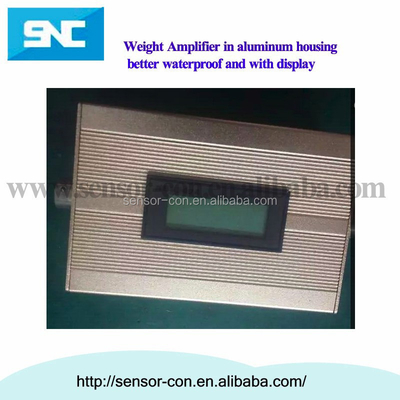

Amplificateur de cellule de charge dans un boîtier en alliage d'aluminium, support d'affichage
0-5V 4-20mA Amplificateur à double amplificateur

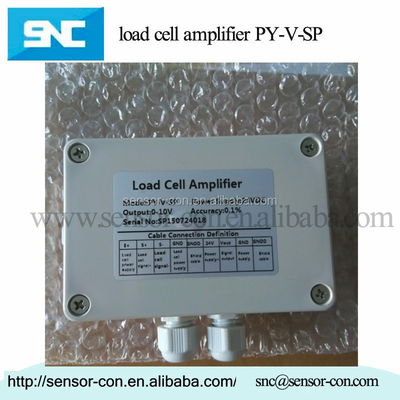

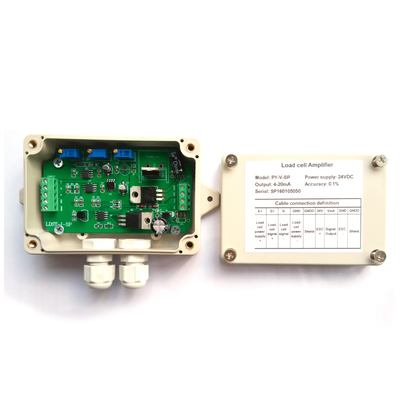

| Signaux d'entrée
Marque de connexion du câble | S (IN) + | S (IN) - | V (8V) - | V (GND) - | Le GND |
| Définition de la connexion | Signal + | Le signal... | Voltage d'excitation + | Voltage d'excitation - | Le bouclier |
| Signaux d'entrée
Marque de connexion du câble | 24V + | Le GND | Je suis sorti. | Le GND |
| Définition de la connexion | Énergie électrique+ | Appareil électrique - | Signal de sortie | Le bouclier |
| | | | | | | | | |
Remarque: le réglage par défaut de la tension d'excitation est de 10 VDC, le client peut l'ajuster selon les besoins dans un intervalle de 5 V à 15 V.
Étalonnage:
Tout d'abord, avec tout le système déchargé, ajustez le potentiomètre "ZERO" pour ajuster le décalage zéro.
Mesurer la tension de sortie ou le courant de sortie du signal avec le multimètre, assurez-vous que la valeur est aussi proche que possible
sinon la variation zéro sera plus grande quand on change le facteur de gain.
1, Ajustement des gains
Ajouter la charge connue au système (recommander: 80%~100% de l'échelle complète), puis calculer la valeur de la charge connue
tension ou courant de sortie selon le rapport entre le poids chargé et la capacité maximale.
Obtenez la valeur de sortie à l'aide d'un multimètre.
2, Révision
Déchargez le système et mesurez la sortie à zéro. Assurez-vous qu'elle est aussi proche que possible de zéro.
Ajoutez la charge connue, vérifiez si la tension de sortie ou le courant est amplifié comme vous le souhaitez ou non.
Si ce n'est pas le cas, répétez les étapes 1 et 2.
(Remarque: cette section est pour les paramètres standard de l'amplificateur de capteur.
Contactez notre service commercial)
